Różne pomieszczenia w jednym budynku mogą wymagać innego podejścia do chłodzenia. Znaczenie mają ich wielkość, wyposażenie, sposób użytkowania oraz dostępne miejsce na urządzenia. Takiego zadania dotyczy modernizacja klimatyzacji VRF w budynku archiwum i licznikowni PGE , dla której Mocnaklima przygotował zakres obejmujący dokumentację projektową oraz roboty budowlane.
Rozwiązanie opiera się na urządzeniach Mitsubishi Heavy Industries. Uwzględniono agregat zewnętrzny oraz jednostki kasetonowe i ścienne. Połączenie dwóch rodzajów klimatyzatorów wewnętrznych pozwala dostosować instalację do pomieszczeń, które różnią się układem i możliwościami montażu.
Modernizacja klimatyzacji VRF dopasowana do potrzeb obiektu
W tej realizacji wybraliśmy system Mitsubishi Heavy Industries łączący jednostki kasetonowe i ścienne. Takie rozwiązanie pozwala dopasować sposób montażu oraz moc klimatyzatorów do poszczególnych wnętrz, zamiast stosować wszędzie jednakowe urządzenia. Wspólna klimatyzacja VRF umożliwia obsługę tych jednostek w ramach jednego układu.
Klimatyzatory kasetonowe FDTC56KXZE1 pozwalają wykorzystać przestrzeń sufitową i pozostawić ściany dostępne dla regałów, szaf oraz pozostałego wyposażenia. Z kolei jednostki ścienne FDK36KXZE1 uzupełniają system tam, gdzie montaż na ścianie lepiej odpowiada warunkom pomieszczenia. Połączenie obu rozwiązań daje większą swobodę dopasowania instalacji do istniejącego budynku.
Przy rozplanowaniu jednostek znaczenie ma przede wszystkim droga, jaką pokonuje nawiewane powietrze. Wysokie regały i zabudowa mogą je zatrzymywać, a nawiew skierowany bezpośrednio na stanowisko pracy może powodować dyskomfort. Dlatego rozmieszczenie klimatyzatorów powinno uwzględniać zarówno wyposażenie, jak i miejsca przebywania użytkowników. Równie ważne jest zachowanie dostępu potrzebnego do czyszczenia filtrów i przeglądów.
Tak zaplanowana modernizacja klimatyzacji VRF łączy dobór mocy z praktycznym wykorzystaniem przestrzeni. Jednostki kasetonowe o mocy chłodniczej 5,6 kW oraz ścienne o mocy 3,6 kW pozwalają uwzględnić różne potrzeby pomieszczeń, a agregat FDC400KXZE2 stanowi wspólny element zewnętrzny systemu. O doborze całego zestawu decyduje zapotrzebowanie na chłodzenie oraz warunki współpracy urządzeń.
Lat na rynku
Pewność i gwarancja jakości
Lokalna firma — jesteśmy w Twoim mieście
Własne i doświadczone ekipy montażowe
Własny magazyn i towar
Możliwość negocjacji kosztu montażu

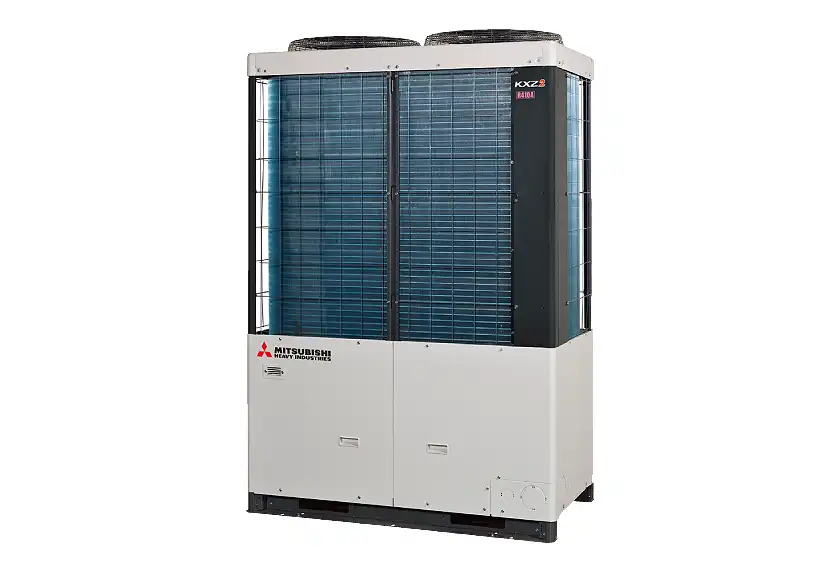

Agregat zewnętrzny obsługujący system
W tej realizacji zamontowaliśmy agregat Mitsubishi Heavy Industries FDC400KXZE2 o nominalnej mocy chłodniczej 40 kW i grzewczej 45 kW. Podczas chłodzenia urządzenie odbiera ciepło z instalacji obsługującej pomieszczenia i oddaje je do powietrza na zewnątrz budynku.
Agregat współpracuje z jednostkami kasetonowymi i ściennymi, które dostarczają chłodne lub ciepłe powietrze do poszczególnych wnętrz. Dzięki temu modernizacja klimatyzacji VRF pozwoliła połączyć różne rodzaje klimatyzatorów w jeden system, bez konieczności montowania osobnego agregatu dla każdej jednostki wewnętrznej.

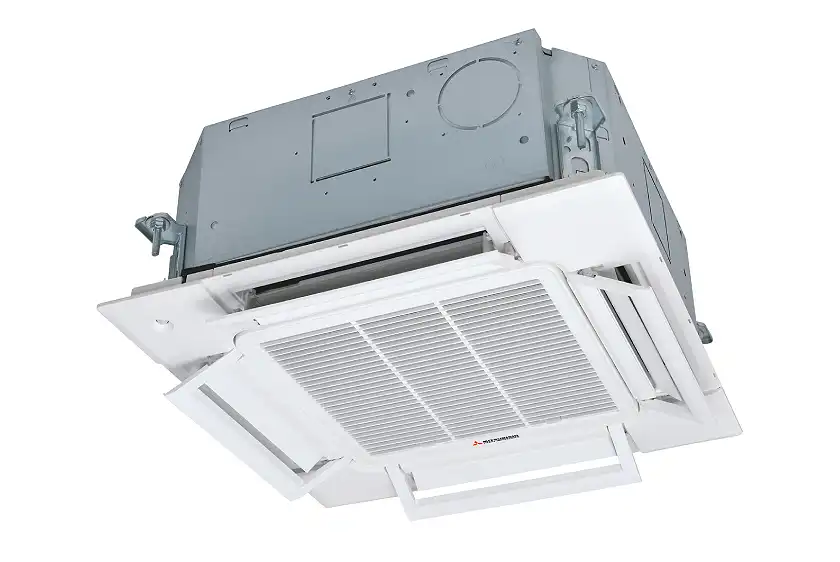

Jednostki kasetonowe wykorzystujące przestrzeń sufitową
W pomieszczeniach zamontowaliśmy klimatyzatory kasetonowe Mitsubishi Heavy Industries FDTC56KXZE1 o mocy chłodniczej 5,6 kW i grzewczej 6,3 kW. Wykorzystanie przestrzeni sufitowej pozwoliło pozostawić ściany dostępne dla wyposażenia i zachować funkcjonalny układ wnętrz.
Miejsca montażu dopasowaliśmy do rozmieszczenia pomieszczeń oraz znajdującej się w nich zabudowy. Zwróciliśmy uwagę na możliwość swobodnego rozprowadzania powietrza i pozostawiliśmy dostęp potrzebny do czyszczenia oraz konserwacji jednostek.
W tej części obiektu modernizacja klimatyzacji VRF pozwoliła połączyć chłodzenie pomieszczeń z dyskretnym montażem urządzeń. Większa część obudowy kasetonów znajduje się w przestrzeni sufitowej, a od strony wnętrza widoczne są panele nawiewne.

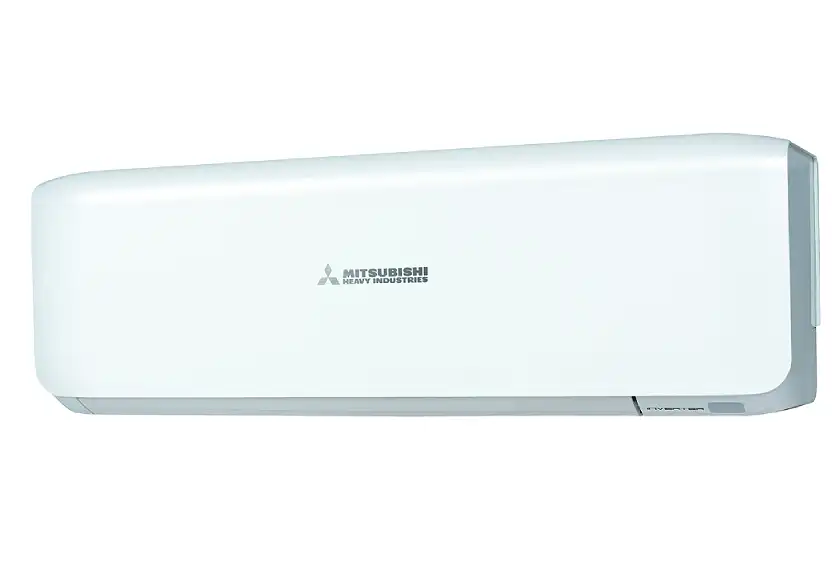

Jednostki ścienne jako uzupełnienie instalacji
System uzupełniliśmy jednostkami ściennymi Mitsubishi Heavy Industries FDK36KXZE1 o mocy chłodniczej 3,6 kW i grzewczej 4,0 kW. Zastosowaliśmy je w pomieszczeniach, w których montaż na ścianie odpowiadał warunkom wnętrza i możliwościom prowadzenia instalacji.
Podczas rozmieszczania klimatyzatorów uwzględniliśmy odstępy od sufitu, dostęp do filtrów oraz kierunek nawiewu. Ustawienie jednostek dopasowaliśmy do sposobu korzystania z pomieszczeń, zwracając uwagę na ograniczenie bezpośredniego nadmuchu na miejsca przebywania użytkowników.
Choć wyglądem przypominają urządzenia, z którymi kojarzy się klimatyzacja split, zamontowane modele FDK36KXZE1 pracują jako część wspólnego systemu VRF. Dzięki temu jednostki ścienne i kasetonowe tworzą jedną instalację obsługującą różne wnętrza.
Modernizacja klimatyzacji VRF od przygotowania pomieszczeń po montaż urządzeń
W Mocnaklima zajęliśmy się przygotowaniem dokumentacji projektowej oraz wykonaniem instalacji. Prace rozpoczęliśmy od zabezpieczenia stref roboczych i wyznaczenia miejsc montażu poszczególnych urządzeń. Ustaliliśmy przebieg przewodów chłodniczych, okablowania oraz odpływów skroplin. Trasy dopasowaliśmy do układu budynku, uwzględniając istniejące wyposażenie i dostęp potrzebny do późniejszej obsługi systemu.
Montaż jednostek kasetonowych w przestrzeni sufitowej
Montaż klimatyzatorów kasetonowych rozpoczęliśmy od wyznaczenia ich położenia i przygotowania miejsca w zabudowie sufitowej. Sprawdziliśmy przestrzeń potrzebną na obudowy, podłączenie przewodów oraz odpływy skroplin. Rozmieszczenie jednostek dopasowaliśmy tak, aby nawiew mógł rozchodzić się po pomieszczeniach bez blokowania go przez wysokie wyposażenie.
Następnie przygotowaliśmy mocowania do konstrukcji budynku. Jednostki kasetonowe wymagają własnego podwieszenia, ponieważ ich ciężar nie może opierać się na płytach sufitu podwieszanego. Po zamocowaniu urządzeń wyregulowaliśmy wysokość ich zawieszenia i wypoziomowaliśmy obudowy, dopasowując położenie do płaszczyzny sufitu.
Do jednostek doprowadziliśmy przewody chłodnicze, zasilanie i okablowanie komunikacyjne, które umożliwia współpracę z pozostałymi elementami systemu. Wykonaliśmy również odprowadzenie skroplin, czyli wody powstającej podczas chłodzenia. Przygotowanie odpływów było istotne ze względu na ukrycie urządzeń nad sufitem i konieczność ochrony zabudowy przed zawilgoceniem.
Po wykonaniu podłączeń zamontowaliśmy panele nawiewne widoczne od strony pomieszczeń. Zadbaliśmy o ich równe osadzenie oraz pozostawienie dostępu do filtrów i elementów wymagających okresowej kontroli.
Montaż jednostek ściennych i przygotowanie podłączeń
W przypadku klimatyzatorów ściennych rozpoczęliśmy od wyznaczenia wysokości montażu oraz położenia płyt montażowych. Uwzględniliśmy odstępy od sufitu i sąsiednich przegród, aby zapewnić miejsce na pobieranie powietrza oraz późniejsze czyszczenie urządzeń. Sprawdziliśmy także kierunek nawiewu względem miejsc przebywania użytkowników.
Płyty montażowe wypoziomowaliśmy i przymocowaliśmy do podłoża, dobierając mocowania do rodzaju ścian. Przygotowaliśmy przejścia dla instalacji, a następnie doprowadziliśmy przewody chłodnicze, okablowanie oraz odpływy skroplin. Podczas prowadzenia rur zadbaliśmy o ich ułożenie bez załamań i o ciągłość izolacji.
Po przygotowaniu przyłączy zawiesiliśmy jednostki na płytach montażowych i sprawdziliśmy ich stabilne osadzenie. Wykonaliśmy podłączenia, zabezpieczyliśmy przewody i uporządkowaliśmy ich prowadzenie przy urządzeniach. Pozostawiliśmy również możliwość otwarcia obudów i wyjęcia filtrów bez demontażu klimatyzatorów.
Transport i ustawienie agregatu zewnętrznego
Osobnym etapem był montaż agregatu Mitsubishi Heavy Industries FDC400KXZE2. Urządzenie waży 332 kg, dlatego modernizacja klimatyzacji VRF wymagała przygotowania transportu oraz miejsca jego ustawienia. Przed przemieszczeniem jednostki sprawdziliśmy drogę transportową i przestrzeń potrzebną do wykonania prac.
Agregat ustawiliśmy na przygotowanym podparciu, wypoziomowaliśmy i zabezpieczyliśmy przed przemieszczaniem. Zachowaliśmy przestrzeń wokół urządzenia, aby umożliwić swobodne pobieranie i wyrzut powietrza. Uwzględniliśmy również dostęp do przyłączy i paneli serwisowych.
Następnie podłączyliśmy agregat do instalacji chłodniczej, zasilania oraz przewodów komunikacyjnych. Zadbaliśmy o podparcie przewodów, aby ich ciężar nie obciążał przyłączy urządzenia, oraz o zabezpieczenie izolacji na odcinkach narażonych na działanie warunków atmosferycznych.
Połączenie jednostek w jeden system
Po zamontowaniu urządzeń połączyliśmy poszczególne części instalacji w wspólny układ VRF. Wykonaliśmy połączenia rur chłodniczych i ich izolację oraz uporządkowaliśmy okablowanie odpowiedzialne za zasilanie i komunikację między jednostkami.
Sprawdziliśmy przebieg odpływów skroplin, mocowanie przewodów i zabezpieczenie przejść przez przegrody. Tak przygotowana instalacja była gotowa do prób szczelności, wykonania próżni oraz uruchomienia, które stanowiły kolejny etap prac.
Sprawdzenie szczelności i uruchomienie systemu
Przed uruchomieniem przeprowadziliśmy próbę szczelności oraz wykonaliśmy próżnię, aby usunąć z układu powietrze i wilgoć. Ilość czynnika chłodniczego dostosowaliśmy do wykonanej instalacji i wymagań producenta. Sprawdziliśmy również połączenia elektryczne oraz prawidłowe odprowadzanie skroplin.
Po włączeniu systemu skontrolowaliśmy współpracę jednostek i ich reakcję na polecenia sterowania. Zamontowane urządzenia sprawdziliśmy podczas pracy, a nawiew ustawiliśmy z uwzględnieniem układu pomieszczeń.
Wykonana przez Mocnąklimę modernizacja klimatyzacji VRF zakończyła się przygotowaniem instalacji do codziennego użytkowania. Użytkownikom wyjaśniliśmy zasady obsługi i zmiany ustawień, a także wskazaliśmy, jak dbać o filtry i regularne przeglądy.
Możliwość wykorzystania klimatyzacji również do grzania
Przedstawione modele mają funkcję chłodzenia i ogrzewania. Dzięki temu zastosowanie systemu można rozpatrywać także pod kątem dostarczania ciepła do pomieszczeń, na przykład w okresach przejściowych.
To, w jakim zakresie instalacja może wspierać ogrzewanie budynku, wymaga jednak odniesienia jej parametrów do rzeczywistego zapotrzebowania na ciepło. Moc podana w karcie katalogowej dotyczy określonych warunków i zmienia się wraz z warunkami pracy.
Uwzględniająca obie funkcje modernizacja klimatyzacji VRF daje możliwość szerszego wykorzystania systemu w ciągu roku. Podstawą pozostają właściwy dobór, odpowiednie sterowanie i ustawienia dopasowane do sposobu użytkowania pomieszczeń.
Instalacja przygotowana z myślą o późniejszej obsłudze
W większym obiekcie znaczenie ma również to, jak będzie wyglądało utrzymanie klimatyzacji po zakończeniu prac. Dostęp do filtrów, jednostek i połączeń serwisowych ułatwia przeglądy oraz pozwala szybciej reagować na ewentualne nieprawidłowości.
Dlatego montaż klimatyzacji warto rozpatrywać razem z jej późniejszą eksploatacją. Czytelne rozmieszczenie elementów, dostępna dokumentacja i zrozumiałe zasady obsługi pomagają administratorowi sprawnie zarządzać instalacją.
W przypadku budynku oddziału PGE połączenie jednostek ściennych i kasetonowych tworzy podstawę rozwiązania dopasowanego do różnych wnętrz. Przygotowany przez Mocnaklima zakres łączy projekt i roboty budowlane, aby poszczególne elementy mogły współpracować w systemie odpowiadającym potrzebom obiektu oraz jego użytkowników.
FAQ. Najczęściej zadawane pytania przez naszych klientów
Zastanawiasz się, jak przebiega modernizacja klimatyzacji VRF i o czym warto pamiętać przed wymianą systemu w budynku? Poniżej odpowiadamy na najczęstsze pytania dotyczące doboru urządzeń, organizacji prac oraz korzystania z nowej instalacji.
